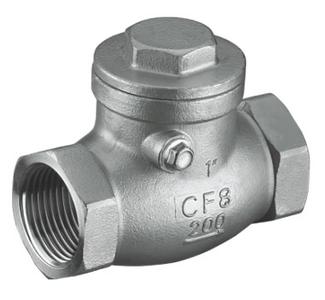

不锈钢螺纹旋启止回阀详细介绍 订购该产品
止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启
或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
适用介质为:水、油品、蒸汽、酸性介质等。

不锈钢螺纹旋启止回阀标准:

设计与制造 结构长度 压力-温度等级 连接法兰 试验与检验
GB12236 GB12221 GB9131
JB/T74
HG20604
JB/T74-94
GB9113
HG20592-20635
JB/T9092-1999
GB13927

不锈钢螺纹旋启止回阀压力试验:

称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0 -
16.0 24.0 17.6
25.0 37.5 27.5

不锈钢螺纹旋启止回阀主要零件材料及性能:

零件名称 材料编号
阀 体 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀 盖 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀 瓣 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
摇 杆 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
阀 座 25 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
销 轴 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封环、垫片 包覆垫 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

不锈钢螺纹旋启止回阀主要技术尺寸

公称压力
PN(MPa)
公称直径
DN(mm)
主要外形尺寸及连接尺寸(mm) 重量
(kg)
L D D1 D2 b-f z-d D3 H
1.6 25 160 115 85 65 16-2 4--14 140 130 14
32 180 135 100 78 16-2 4--18 150 140 16
40 200 145 110 85 16-2 4--18 160 150 18
50 230 160 125 100 16-2 4--18 185 160 22
65 290 180 145 120 18-3 4--18 215 177 26
80 310 195 160 135 20-3 8-18 235 187 33
100 3540 215 180 155 20-3 8-18 255 202 39
125 400 245 210 185 22-3 8-18 285 227 57
150 480 280 240 210 24--3 8-23 330 263 80
200 550 335 295 265 26-3 12-23 385 293 95
250 650 405 355 320 30-3 12-25 455 330 175
300 750 460 410 375 30-4 12-25 515 382 260
350 850 520 470 435 34--3 16-25 545 430 360
400 950 580 525 485 36-4 16-30 600 480 496
500 1150 705 650 608 44--4 20-34 730 560 588
