您当前的位置是: 首页 > 产品展示 > 高压对夹式止回阀

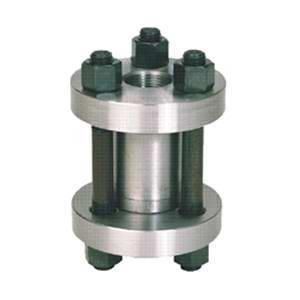

高压对夹式止回阀详细介绍 订购该产品
对夹式止回阀:属于止回阀.由超达阀门负责起草制订了JB/T8937-1999《对夹式止回阀》产品标准
止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

高压对夹式止回阀用途:
对夹式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

高压对夹式止回阀标准与规范
1、设计与制造:API594、API6D、JB/T8937
2、结构长度:API594、API6D、DIN3202、JB/T8937
3、压力一温度等级:SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验:API598、JB/T9092
5、配管法兰:JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

高压对夹式止回阀结构特点
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高

高压对夹式止回阀性能规范:

型号

公称压力
( MPa )

试验压( MPa )

工作压力
( MPa )

工作

工作介质

强度

密封

H72Y- 160C
    320C

16
32

24
48

17.6
35.2

≤ -30-260

C :氮、氢、氨

H72Y- 220R
    320R

22
32

33
48

24.2
35.2

≤ -200-260

R :尿素及甲胺液

高压对夹式止回阀主要外形尺寸:

H72Y-160C H72W-220R

公称通径

D

D1

D

M

L

L1

重量( kg )

15

95

42

12

M24*2

60

158

4.1

25

105

50

15

M33*2

65

163

6.9

32

115

62

25

M42*2

80

180

8.0

40

165

88

32

M52*2

90

230

15.0

50

165

88

39

M64*3

115

265

27.0

65

200

116

53

M80*3

140

315

49.0

80

225

138

60

M100*3

160

360

88.0

100

260

160

76

M120*4

180

420

91.0

125

300

195

90

M155*4

200

460

115.0

150

330

212

120

M175*4

220

500

145.0

200

425

265

176

M240*6

240

570

160.0


H72Y-220C H72W-320R

公称通径

D

D1

D

M

L

L1

重量( kg )

10

95

42

10

M24*2

60

155

3.4

15

105

50

12

M33*2

65

158

4.5

25

115

62

23

M42*2

80

180

7.3

32

135

70

29

M48*2

90

200

8.7

40

165

88

34

M64*3

115

255

17.0

50

200

116

53

M80*3

140

300

30.0

65

225

138

60

M100*3

160

345

56.0

80

260

160

68

M125*4

180

410

92.0

100

300

195

85

M155*4

200

470

109.0

125

330

212

120

M175*4

220

510

135.0

150

400

250

135

M215*6

240

570

160.0

200

480

320

176

M265*6

280

670

180.00

高压对夹式止回阀主要零部件材料:

零件名称

材料名称用标准牌号

材料名称用标准牌号

阀体

合金钢 GB3077-88 40Cr

尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2

阀座、阀瓣

不锈钢 GB1220-92 2Cr13

尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2

透镜垫

优质碳钢 GB699-88 20

尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2

法兰

优质碳钢 GB699-88 35

优质碳素钢 GB699-88 35

双头螺栓

优质碳钢 GB699-88 40

优质碳钢 GB699-88 40

螺母

优质碳钢 GB699-88 25

优质碳钢 GB699-88 25

弹簧

弹簧钢 GB1222-84 65Mn

尿素级不锈钢 GB1220-92 00CR17Ni10Mo2

O 型密封圈

四氟乙烯 日华尔卡 7010

四氟乙烯 日华尔卡 7010
