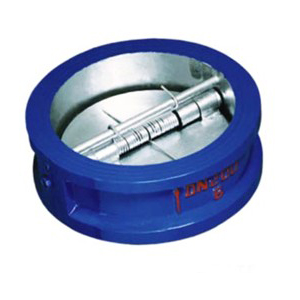

| 该产品由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
H76止回阀执行标准
设计制造：JB/T8937 API6D
结构长度：JB/T8937 API6D
配管法兰：JB/T74 ANSI B16.5
试验与检验：JB/T9092-1999 API598
H76止回阀主要性能规范
| 试验压力 |
公称压力（ MPa ） |
| 1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| 壳体试验 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
| 密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
| 阀体材料 |
WCB（C） |
CF8（P） |
CF8M（R） |
| 工作温度 / ℃ |
≤425 |
≤ 100 |
≤ 100 |
| 适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
| 试验压力 |
公称压力（ MPa ） |
| 150Lb |
300Lb |
600Lb |
| 壳体试验 |
3.0 |
7.5 |
15.0 |
| 密封试验 |
2.2 |
5.5 |
11.0 |
| 阀体材料 |
WCB（C） |
CF8（P） |
CF8M（R） |
| 工作温度 / ℃ |
≤425 |
≤ 100 |
≤ 100 |
| 适用介质 |
水、蒸汽、油品 |
硝酸类 |
硝酸类 |
H76止回阀主要连接尺寸
| 公称通径 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.4 |
PN10.0 |
| L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
| DN50 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
115 |
60 |
122 |
| DN65 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
140 |
67 |
147 |
| DN80 |
73 |
144 |
73 |
144 |
73 |
144 |
73 |
144 |
76 |
150 |
73 |
157 |
| DN100 |
73 |
164 |
73 |
164 |
73 |
170 |
73 |
170 |
79 |
177 |
79 |
183 |
| DN125 |
86 |
194 |
86 |
194 |
86 |
197 |
86 |
197 |
105 |
213 |
105 |
220 |
| DN150 |
98 |
220 |
98 |
220 |
98 |
227 |
98 |
227 |
136 |
250 |
136 |
260 |
| DN200 |
127 |
275 |
127 |
275 |
127 |
287 |
127 |
293 |
165 |
313 |
165 |
324 |
| DN250 |
146 |
330 |
146 |
332 |
146 |
343 |
146 |
355 |
213 |
364 |
213 |
394 |
| DN300 |
181 |
380 |
181 |
387 |
181 |
403 |
184 |
450 |
229 |
424 |
229 |
458 |
| DN350 |
184 |
440 |
184 |
447 |
184 |
460 |
222 |
478 |
- |
- |
- |
- |
| DN400 |
191 |
492 |
191 |
498 |
191 |
518 |
232 |
549 |
- |
- |
- |
- |
| DN450 |
203 |
542 |
203 |
558 |
203 |
568 |
- |
- |
- |
- |
- |
- |
| DN500 |
219 |
597 |
219 |
620 |
219 |
624 |
- |
- |
- |
- |
- |
- |
| DN600 |
222 |
698 |
222 |
734 |
222 |
734 |
- |
- |
- |
- |
- |
- |
| 公称通径 |
150Lb |
300Lb |
600Lb |
| L |
D |
L |
D |
L |
D |
| 2 |
60 |
103 |
60 |
110 |
60 |
110 |
| 2 1/2 |
67 |
122 |
67 |
129 |
67 |
129 |
| 3 |
73 |
135 |
73 |
148 |
73 |
148 |
| 4 |
73 |
173 |
73 |
180 |
79 |
192 |
| 5 |
86 |
196 |
86 |
215 |
105 |
240 |
| 6 |
98 |
222 |
98 |
250 |
136 |
265 |
| 8 |
127 |
279 |
127 |
307 |
165 |
319 |
| 10 |
146 |
339 |
146 |
361 |
213 |
399 |
| 12 |
181 |
409 |
181 |
422 |
229 |
456 |
| 14 |
184 |
450 |
222 |
485 |
- |
- |
| 16 |
191 |
514 |
232 |
539 |
- |
- |
| 18 |
203 |
549 |
- |
- |
- |
- |
| 20 |
219 |
606 |
- |
- |
- |
- |
| 24 |
222 |
717 |
- |
- |
- |
- | |
