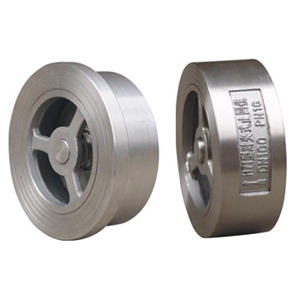

H71止回阀详细介绍 订购该产品
   该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作 升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

H71止回阀执行标准
设计制造：JB/T8937 　　
结构长度：JB/T8937 　　
配管法兰：JB/T74 　　　　
试验与检验：JB/T9092-1999

H71止回阀主要技术参数

试验压力 公称压力PN（MPa）
1.6 2.5 4.0
壳体试验 2.4 3.8 6.0
密封试验 1.8 2.8 4.4
阀体材料 WCB(C) CF8(P) CF8M(R)
工作温度 ≤425 ≤100 ≤100
适用介质 水，蒸气、油品 硝酸类 醋酸类

H71止回阀主要外形尺寸

公称通径 DN(mm) L D
1.6 2.5 4．0
15 25 48 48 48
20 31.5 58 58 58
25 35.5 68 68 68
32 40 80 80 80
40 45 90 90 90
50 56 105 105 105
65 63 125 125 125
80 71 140 140 140
100 80 160 165 165
125 110 190 195 195
150 125 215 225 225
200 160 270 285 290
250 200 330 340 350
300 250 385 400 415
