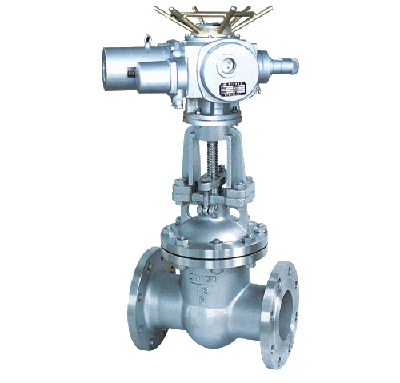

Z941W 型 PN16~PN200 不锈钢楔式闸阀零部件材料 适用于石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。通过选用 不同的材质适用介质为：水、油品、蒸汽、弱酸碱溶液。操作方式有：手动、齿轮传动、电动、气动等。该闸阀结构简单，操作方便，性能好，使用寿命长。
Z941W 型 PN16~PN200 不锈钢楔式闸阀主要性能参数
| 型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
| Z941W-16P~200P |
16~200 |
4.0~10.0 |
≤200 |
硝酸类介质 |
| Z941W-16R~200R |
醋酸类介质 |
Z941W 型 PN16~PN200 不锈钢楔式闸阀零部件材料
| 型号 |
材料 |
| 阀体、阀盖 |
闸板 |
阀杆 |
填料 |
| Z941W-16P~200P |
铬镍不锈钢 |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙烯 |
| Z941W-16R~200R |
铬镍钼不锈钢 |
铬镍钼不锈钢 |
铬镍钼不锈钢 |
Z941W-16P、Z941W-16R 型不锈钢楔式闸阀主要外形及结构尺寸（mm）
| DN |
L |
D |
D1 |
D2 |
b |
f |
z×Φd |
H |
重量/Kg |
| 50 |
250 |
160 |
125 |
100 |
16 |
3 |
4×Φ18 |
653 |
59 |
| 65 |
265 |
180 |
145 |
120 |
18 |
3 |
4×Φ18 |
665 |
62 |
| 80 |
280 |
195 |
160 |
135 |
20 |
3 |
8×Φ18 |
725 |
74 |
| 100 |
300 |
215 |
180 |
155 |
20 |
3 |
8×Φ18 |
787 |
92 |
| 125 |
325 |
245 |
210 |
185 |
22 |
3 |
8×Φ18 |
902 |
152 |
| 150 |
350 |
280 |
240 |
210 |
24 |
3 |
8×Φ23 |
955 |
161 |
| 200 |
400 |
335 |
295 |
265 |
26 |
3 |
12×Φ23 |
1105 |
219 |
| 250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×Φ25 |
1343 |
376 |
| 300 |
550 |
460 |
410 |
375 |
30 |
4 |
12×Φ25 |
1516 |
484 |
| 350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×Φ25 |
1678 |
695 |
| 400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×Φ30 |
1849 |
977 |
| 450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×Φ30 |
1937 |
1033 |
| 500 |
700 |
705 |
650 |
608 |
44 |
4 |
20×Φ34 |
2234 |
1087 |
| 600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×Φ41 |
2432 |
1357 |
| 700 |
900 |
910 |
840 |
788 |
50 |
5 |
24×Φ41 |
2489 |
1481 |
| 800 |
1000 |
1020 |
950 |
898 |
52 |
5 |
24×Φ41 |
2643 |
1845 | |
