排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物渣水比≥1:15

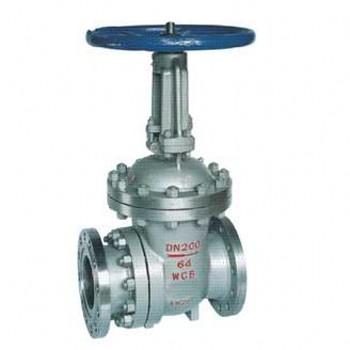

产品名称 : 排渣闸阀
型号： PZ41H/X
口径： 50～500mm
压力： 1.6MPa～6.4MPa
材质： 铸钢、不锈钢
设计与制造标准
设计与制造：GB12234 GB2595
法兰尺寸：GB9113 JB/T79
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：---
检验与试验：JB/T9092 GB13927
安装尺寸及重量
|
GB 1.6Mpa |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
H |
335 |
510 |
685 |
790 |
885 |
1015 |
1190 |
1350 |
1460 |
1620 |
1800 |
|
D0 |
250 |
280 |
300 |
300 |
350 |
400 |
450 |
500 |
500 |
550 |
550 |
|
GB 2.5Mpa |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
H |
335 |
510 |
685 |
790 |
885 |
1015 |
1190 |
1350 |
1460 |
1620 |
1800 |
|
D0 |
250 |
280 |
300 |
300 |
350 |
400 |
450 |
500 |
500 |
550 |
550 |
|
GB 4.0Mpa |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
310 |
350 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
|
H |
340 |
508 |
680 |
800 |
875 |
1010 |
1180 |
1230 |
1280 |
1415 |
1560 |
|
D0 |
250 |
300 |
300 |
400 |
500 |
500 |
550 |
600 |
600 |
700 |
750 |
|
GB 6.4Mpa |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
310 |
350 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
|
H |
340 |
508 |
680 |
800 |
875 |
1010 |
1180 |
1230 |
1280 |
1415 |
1560 |
|
D0 |
250 |
300 |
300 |
400 |
500 |
500 |
550 |
600 |
600 |
700 |
750 | |
