您当前的位置是: 首页 > 产品展示 > Z43H、Z43X平板闸阀

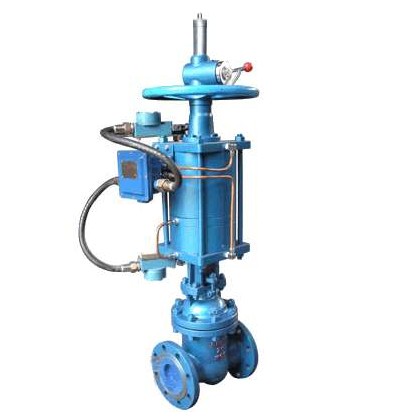

Z43H、Z43X平板闸阀详细介绍 订购该产品
本阀广泛适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。
特点
1.本公司引进国外平板闸阀的先进技术,进行了重大改进,其结构合理,密封可靠,维护方便。
2.闸板,阀座经特殊工艺处理、喷焊硬质合金,耐磨四氟,实现双重密封。并可注油脂辅助密封双重保护,密封更可靠,使用寿命更长。
3.本阀采用无填料结构,伟动机构确保阀门启闭灵活,其启闭力矩仅为普通阀门的3/1-1/2。
4.有导流孔平板闸阀用于需要通球清管的管线,无导流孔平板闸阀用于不需要通球清管的管线上。
5.调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上,调节和截断介质。
6.气动平板闸阀启闭迅速,带缓冲机构,关闭无冲击,气动,手动转换结构新颖,操作灵活,方便可靠。
7.电动平板闸阀有整体防爆型(Z9B),防爆型(Z9b),普通型(Z9)三种,可根据用户需要选配其它型号。

设计与制造标准
设计与制造:JB/T5298 API6D
法兰尺寸:JB/T79 ANSIB16.5 MSS SP44
压力温度:ANSIB16.34
结构长度:JB/T 5298 ANSIB16.10
对焊连接尺寸:GB/T12224 ANSIB16.25
检验与试验:JB/T9092 API6D

安装尺寸及重量

ANSI 150Lb

NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

L

178

190

203

229

267

292

330

356

381

406

432

457

508

L1

216

241

283

305

403

419

457

502

572

610

660

711

813

H

120

150

180

220

345

420

495

600

640

720

798

875

1170

H1

475

535

600

700

910

1095

1370

1470

1730

1870

2185

2335

2815

H2

80

90

100

110

145

170

210

240

265

290

325

360

425

H3

-

-

1075

1240

1400

1595

1800

2090

2420

2615

2895

3160

3885

D0

250

300

300

350

350

350

450

500

600

650

700

800

1000

D1

-

-

250

250

300

300

350

350

350

400

500

600

650

GB 1.6Mpa GB 2.0Mpa

DN

50

65

80

100

150

200

250

300

350

400

450

500

600

L

178

190

203

229

267

292

330

356

381

406

432

457

508

L1

216

241

283

305

403

419

457

502

572

610

660

711

813

H

120

150

180

220

345

420

495

600

640

720

798

875

1170

H1

475

535

600

700

910

1095

1370

1470

1730

1870

2185

2335

2815

H2

80

90

100

110

145

170

210

240

265

290

325

360

425

H3

-

-

1075

1240

1400

1595

1800

2090

2420

2615

2895

3160

3885

D0

250

300

300

350

350

350

450

500

600

650

700

800

1000

D1

-

-

250

250

300

300

350

350

350

400

500

600

650

设计与制造标准
设计与制造:JB/T5298 API6D
法兰尺寸:JB/T79 ANSIB16.5 MSS SP44
压力温度:ANSIB16.34
结构长度:JB/T5298 ANSIB16.10
对焊连接长度:GB/T12224 ANSIB16.25
检验与试验:JB/T9092 API6D

安装尺寸及重量

ANSI 400Lb GB 6.4Mpa

DN

50

65

80

100

150

200

250

300

350

400

450

500

600

L

250

280

310

350

450

550

650

750

850

950

1050

1150

1350

L1

292

330

356

406

495

597

673

762

826

902

978

1054

1232

H

135

165

195

240

380

460

545

660

705

790

880

965

1285

H1

500

560

630

735

955

1150

1440

1545

1815

1965

2295

2450

-

H2

-

-

1130

1300

1470

1675

1890

2195

2540

2745

3040

3320

4080

H3

88

100

110

120

160

185

230

265

290

320

360

395

470

D0

250

300

300

350

350

400

500

600

650

700

800

1000

-

D1

-

-

250

250

300

300

350

350

350

400

500

600

650

ANSI 600Lb GB 10.0Mpa

DN

50

65

80

100

150

200

250

300

350

400

450

500

6000

L

292

330

356

432

559

660

787

838

889

991

1092

1194

1397

L1

292

330

356

432

559

660

787

838

889

991

1092

1194

1397

H

135

165

195

240

380

460

545

660

705

790

880

965

1285

H1

500

560

630

735

955

1150

1440

1545

1815

1965

-

-

-

H2

-

-

1130

1300

1470

1675

1890

2195

2540

2745

3040

3320

4080

H3

88

100

110

120

160

185

230

265

290

320

360

395

470

D0

300

350

350

400

500

600

650

700

800

1000

-

-

-

D1

-

-

250

250

300

300

350

350

350

400

500

600

650
