您当前的位置是: 首页 > 产品展示 > J941H电动截止阀

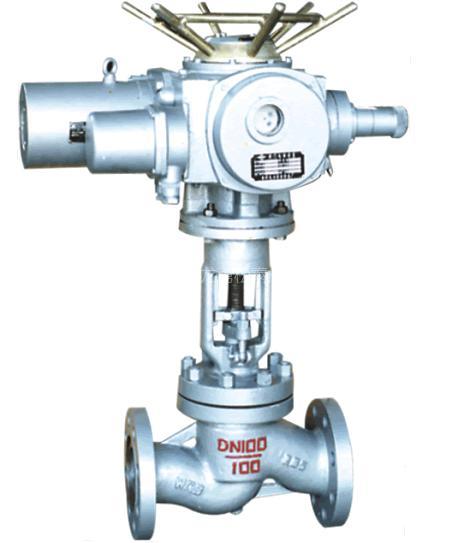

J941H电动截止阀详细介绍 订购该产品
电动法兰截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

应用规范

设计与制造

GB/T12235

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092

材 料

碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66

标 志

GB/T12220

供 货

JB/T7928

结构特点
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。

主要零件材料及主要用途

阀体

阀盖

阀瓣

密封圈

阀杆

填料

适用介质

适用温度
(≤℃)

WCB

WCB+D507MO

 D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCrl8Ni9Ti

0Crl8Ni9Ti+
Stellite12

Stellite6

lCrl8Ni9Ti

PTFE

硝酸类

200

ZGlCrl8Ni2Mo2Ti

CF8M+
Stellite12

lCrl8Ni2Mo2Ti

lCrl8Ni2Mo2Ti

PTFE

磷酸类、
碱类、混酸

200

ZG00Crl7Nil4M02

CF3M+
Stellite12

Stel1ite6

316L

PTFE

磷酸类、
尿素、甲铵液

200

ZGlCr5MO

ZGlCr5MO+
Stellite12

Stel1ite6

25Cr2Mo1VA

柔性石墨

水、油品、蒸汽

550

主要外形尺寸、连接尺寸及重量

公称压力
PN(MPa)

公称通径
DN(mm)

标准值

参考值

L

D

D1

n2

D6

b

f

f1

Z-φd

L1

H

重量(kg)

1.6

50

230

160

125

100



16

3



4-φ18

590

645

48

65

290

180

145

120



18

3



4-φ18

590

690

60

80

310

195

160

135



20

3



8-φ18

590

715

65

100

350

215

180

155



20

3



8-φ18

590

770

71

125

400

254

210

185



22

3



8-φ18

590

780

119

150

480

280

240

210



24

3



8-φ23

590

810

210

200

600

335

295

265



26

3



12-φ23

810

967

320

250

622

405

355

320



30

3



12-φ25

810

1143

550

300

698

460

410

375



30

4



12-φ25

830

1292

785

2.5

50

230

160

125

100



20

3



4-φ18

590

645

50

65

290

180

145

120



22

3



8-φ18

590

690

65

80

310

195

160

135



22

3



8-φ18

590

715

67

100

350

230

190

160



24

3



8-φ23

590

770

73

125

400

270

220

188



28

3



8-φ25

590

780

127

150

480

300

250

218



30

3



8-φ25

810

810

215

200

600

360

310

278



34

3



12-φ25

810

967

322

250

622

425

370

332



36

3



12-φ30

830

1143

585

300

698

485

430

390



40

4



16-φ30

830

1292

795

4.0

50

230

160

125

100

88

20

3

4

4-φ18

590

645

61

65

290

180

145

120

110

22

3

4

8-φ18

590

690

75

80

310

195

160

135

121

22

3

4

8-φ18

590

715

84

100

350

230

190

160

150

24

3

4.5

8-φ23

590

770

101

125

400

270

220

188

176

28

3

4.5

8-φ25

810

782

207

150

480

300

250

218

204

30

3

4.5

8-φ25

810

875

226

200

600

375

320

282

260

38

3

4.5

12-φ30

810

1160

399

6.4

50

300

175

135

105

88

26

3

4

4-φ23

590

710

64

65

340

200

160

130

110

28

3

4

8-φ23

590

750

77

80

380

210

170

140

121

30

3

4

8-φ23

590

785

86

100

430

250

200

168

150

32

3

4.5

8-φ25

810

837

171

125

500

295

240

202

176

36

3

4.5

8-φ30

810

1031

243

150

550

340

280

240

204

38

3

4.5

8-φ34

830

1066

296

200

650

405

345

300

260

44

3

4.5

12-φ34

830

1213

420

10.0

50

300

195

145

112

88

28

3

4

4-φ25

590

714

81

65

340

220

170

138

110

32

3

4

8-φ25

590

734

102

80

380

230

180

148

121

34

3

4

8-φ30

810

847

175

100

430

265

210

172

150

38

3

4.5

8-φ30

810

950

194

125

500

310

250

210

176

42

3

4.5

8-φ34

830

1141

285

150

550

350

290

250

204

46

3

4.5

12-φ34

830

1240

450

200

650

430

360

312

260

54

3

4.5

12-φ4l

830

1425

850

16.0

50

300

215

165

132

88

36

3

4

8-φ25

590

562

92

65

340

245

190

152

110

44

3

4

8-φ30

810

743

165

80

380

260

205

168

121

46

3

4

8-φ30

830

820

216

100

430

300

240

200

150

48

3

4.5

8-φ34

830

935

238
