您当前的位置是: 首页 > 产品展示 > 三片式美标球阀

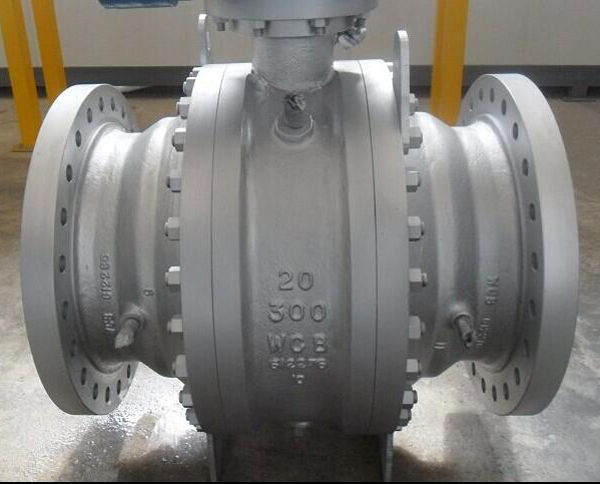

三片式美标球阀详细介绍 订购该产品

适用标准
钢制球阀，API608/API 6D，ISO 14343
温度和压力，ASME B16.34
结构长度，ASME B 16.10
端法兰， ASME B 16.5
对焊端，ASME B 16.25
试验标准，API 598
耐火，API 607

设计说明
全通型
栓接阀盖
浮动球
防爆阀杆
耐火结构
放静电设计
ISO 5211 连接盘
法兰或对焊端
可安装涡轮

标准材料规范

NO. Part Name ASTM Material
Carbon steel 304 Type 316 Type 304L Type 316L Type 20Alloy
1 Body A216 WCB A351CF8 A351CF8M A351CF3 A351CF3M A351CN7M
2 Bonnet A216 WCB A351CF8 A351CF8M A351CF3 A351CF3M A351CN7M
3 Ball A105 ENP "1 A182F304 A182F316 A182F304L A182F316L 20Alloy
4 Stem A276 410 A276304 A276316 A276304L A276316L 20Alloy
5 Seat A182 F6a A276304 A276316 A276304L A276316L 20Alloy
6 Seat Insert Class filled+PTFE Class fillex+PTFE
7 Seat Spring A313-304 A313-304 InconelX-750
8 Seat Ring NBR Viton
9 Stem O-ring NBR Viton
10 Bonnet Gasket 304+graphite 304+graphite 316+graphite 304L+graphite 316L+graphite 20-Alloy+graphite
11 Bonnet O-ring NBR Viton
12 Antistatic Spring A313-304 A313-304 InconelX-750
13 Grounding Plunger A105 A276304 A276316 A276304L A276316L 20-Alloy
14 Bonnet Bolt A193 B7 A193 B8 A193 B8 A193 B8 A193 B8 A193 B8
15 Bonnet Nut A194 2H A1948 A194 8 A194 8 A194 8 A1948
16 Trunnion A276 410 A276304 A276316 A276304L A276316L 20 Alloy
17 Trunnion Bearinq 304+PTFE 316+PTFE 316+PTFE 316+PTFE 316+PTFE 20-AIIoy+PTFE
18 Gland A105 A182 F304 A182 F316 A182 F304L A182 F316 20Alloy
19 Gland Bolt A193 B7 A193 B8 A193 B8 A193 B8 A193 B8 A193 B8
20 Stop plane Carbon steel Carbon steel+Zn Carbon steel+Zn
21 Handle Carbon steel Carbon steel Carbon steel
*1 　A182 F304 Optional


主要外形尺寸和质量  Class 150

Overall
dimensions		 NPS inch 1″ 11/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″ 26″ 28″ 30″ 32″ 36″
DN mm 25 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900
A1 inch 5″ 6 1/2″ 7″ 7 1/2″ 8″ 9″ 15″ 15 1/2″ 18″ 21″ 24″ 27″ 30″ 34″ 36″ 39″ 42″ 45″ 49″ 51″ 54″ 60″
mm 127 165 178 191 203 229 381 394 457 533 610 680 762 864 914 991 1067 1143 1245 1295 1372 1524
A3 inch 5 3/8″ 6 7/8″ 7 1/2″ 8″ 8 1/2″ 9 1/2″ 15 1/4″ 16 18 1/2″ 21 1/2″ 24 1/2″ 27 182″ 30 1/2″ 34 182 36 1/2″ 39 1/2″ 42 1/2″
mm 137 175 191 203 216 241 387 406 470 546 622 699 776 876 927 1003 1080
A2 inch 6 1/2″ 7 1/2″ 8 1/2″ 9 182″ 11 1/8″ 12″ 17″ 18 20 1/2″ 22″ 25″ 30″ 33″ 36″ 39″ 43″ 45″ 49″ 53″ 55″ 60″ 68″
mm 165 191 216 241 283 305 432 457 521 559 635 762 838 914 991 1092 1143 1245 1346 1397 1524 1227
H1 inch 3 1/4″ 5 1/2″ 6 182″ 6 7/8″ 7 5/8″ 9″ 9 7/8″ 10 5/8″ 12 1/4″ 14 1/4″ 16 1/2″ 18 7/8″ 19 384 20 5/8″ 24 7/8″ 25 1/4″ 25 3/8″ 27″ 29 1/2″ 32 1/2″ 33 1/2″ 38 5/8″
mm 2 140 155 175 1″4 229 254 270 311 362 419 479 502 524 632 641 645 686 749 826 851 981
H2 inch 2 3/8″ 3 3/4″ 4 1/8″ 4 5/8″ 5 1/4″ 6 1/2″ 8″ 9 5/8″ 11 1/4″ 13 1/4″ 15 1/2″ 17 7/8″ 18 3/4″ 19 5/8″ 23 7/8″ 24 1/4″ 24 5/8″ 26″ 28 1/2″ 31 1/2″ 32 1/2″ 37 5/8″
mm 60 95 105 117 133 152 203 244 286 337 394 454 476 498 606 616 625 660 724 800 826 956
W inch 12″ 17 3/4″ 17 3/4″ 17 3/4″ 23 5/8″ 23 5/8″ 23 5/8″ 20″ 20″ 20″ 27 182″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 31 1/2″ 31 1/2″
mm 305 451 451 451 600 600 600 508 503 508 698 698 698 698 698 698 698 698 698 698 800 800
Net weight RF inch 40 49 62 88 115 203 293 380 595 893 1290 1775 2359 2800 4079 5401 7011 8311 10218 11839 15344 19731
mm 18 22 28 40 52 92 133 175 270 405 585 805 1070 1270 1850 2450 3180 3770 4635 5370 6960 8950
BW inch 40 49 62 88 115 203 293 386 595 893 1290 1775 2359 2800 4079 5401 7011 8311 10218 11839 15344 19731
mm 18 22 28 40 52 92 133 175 270 405 585 805 1070 1270 1850 2450 3180 3770 4635 5370 6960 8950

主要外形尺寸和质量  Class 300

Overall
dimensions		 NPS inch 1″ 11/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 22″ 24″ 26″ 28″ 30″ 32″ 36″
DN mm 25 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900
A1 inch 6 1/2″ 7 1/2″ 8 1/2″ 9 1/2″ 11 1/8″ 12″ 15″ 15 7/8″ 19 3/4″ 22 3/8″ 25 1/2″ 30″ 33″ 36″ 39″ 43″ 45″ 49″ 53″ 55″ 80″ 68″
A2 mm 165 191 216 241 283 305 381 403 502 568 6478 762 838 914 991 1092 1143 1245 1346 1397 1524 1727
A3 inch 6 7/8″ 7 7/8″ 9 1/8″ 10 1/8″ 11 3/4″ 12 5/8″ 15 5/8″ 16 1/2″ 20 3/8″ 23″ 26 1/8″ 30 5/8″ 33 5/8″ 36 5/8″ 39 3/4″ 43 7/8″ 45 7/8″ 50″ 54″ 56″ 61 1/8″ 69 1/8″
mm 175 200 232 257 298 321 397 419 518 584 664 778 854 930 1010 1114 1165 1270 1372 1422 1553 1756
H1 inch 3 1/2″ 5 1/2″ 6 1/8″ 6 7/8″ 7 5/8″ 9″ 9 7/8″ 10 5/8″ 12 1/4″ 14 1/4″ 16 1/2″ 18 7/8″ 19 3/4″ 20 5/8″ 24 7/8″ 25 1/4″ 25 5/8″ 27″ 29 1/2″ 32 1/2″ 33 1/2″ 38 5/8″
mm 89 140 156 175 194 229 251 270 311 362 419 479 502 524 632 641 654 686 749 826 851 981
H2 inch 2 3/4″ 3 3/4″ 4 1/8″ 4 5/8″ 5 1/8″ 6 1/2″ 8″ 9 5/8″ 11 1/4″ 13 1/4″ 15 1/2″ 17 7/8″ 18 3/4″ 19 5/8″ 27 7/8″ 24 1/4″ 24 5/8″ 26″ 28 1/2″ 31 1/2″ 32 1/2″ 37 5/8″
mm 70 95 105 117 130 165 203 244 286 337 394 454 476 498 606 616 625 660 724 800 826 956
W inch 12″ 17 3/4″ 17 3/4″ 17 3/4″ 23 5/8″ 39 3/8″ 39 3/8″ 20″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 27 1/2″ 31 1/2″ 31 1/2″ 31 1/2″
mm 305 451 451 451 600 1000 1000 508 698 698 698 693 698 698 698 6998 698 698 698 800 800 800
Net weight RF inch 40 53 62 93 123 216 335 452 683 1168 1720 2403 3263 3715 5049 6349 7959 10604 13051 14850 17813 22666
mm 18 24 28 42 56 98 152 205 310 530 780 1090 1480 1685 2290 2880 3610 4810 5920 6740 8080 10280
BW inch 40 46 53 82 108 190 302 408 615 1078 1578 2222 3011 3393 4647 6014 7379 10489 12923 14716 17626 22410
mm 8 21 24 37 49 86 137 185 279 488 715 1008 1366 1539 2108 2728 3347 4758 5862 6675 7995 10165

主要外形尺寸和质量  Class 600

Overall
dimensions		 NPS inch 1" 11/2" 2" 2 1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 22" 24" 26" 28" 30" 32" 36"
DN mm 25 40 50 65 80 100 125 150 200 250 300 350 400 450 500 550 600 650 700 750 800 900
A1 inch 6 1/2" 9 1/2" 11 1/2" 13" 14" 17" 20" 22" 26" 31" 33" 35" 39" 43" 47" 51" 55" 57" 61" 65" 70" 82"
A2 mm 216 241 292 330 356 432 506 559 660 787 838 889 991 1092 1194 1295 1397 1448 1549 1851 1776 2083
  inch 8 1/2" 9 1/2" 11 5/8" 13 1/8" 14 1/8" 17 1/8" 20
5/8"		 22
1/8"		 26
1/8"		 31
1/8		 33
1/8"		 35
1/8"		 39 1/8" 43 1/8" 47 1/4" 51 3/8" 55 3/8" 57 1/2" 61 1/2" 65 1/2" 70 5/8" 32 5/8"
A3 mm 216 241 295 373 353 435 524 562 664 791 841 892 994 1095 1200 1305 1407 1461 1562 1664 1794 3099
  inch 6 1/4" 6 1/7" 6 5/8" 7 3/8" 8 1/8" 9 1/2" 11
5/8"		 10
5/8"		 12
1/4"		 14
1/4"		 16
1/2		 18
7/8"		 19 3/4" 20 5/8" 24 7/8" 25 1/4" 25 5/8" 27" 29 1/2" 32 1/2" 34 1/2" 38 5/8"
H1 mm 159 159 163 187 206 241 296 270 311 362 419 470 502 524 632 641 651 686 749 826 876 981
H2 inch 4 1/4" 4 1/4" 4 5/8 5 1/8" 5 5/8" 7" 8
1/4"		 9
5/8"		 11
1/4"		 13
1/4		 15
1/2"		 17
7/8"		 18 3/4" 19 5/8" 25 7/8" 24 1/2" 24 5/8" 26" 28 1/2" 31 1/2" 33 1/2" 37 5/8"
mm 108 108 117 130 143 178 210 244 280 337 394 454 476 498 606 622 625 669 724 800 851 958
W inch 12" 17 3/4" 23 5/8 23 5/8" 39 3/8" 39 3/8" 39
3/8"		 Gear operated
mm 305 451 600 600 1000 1000 1000
Net weight RF inch 49 57 75 110 146 265 437 606 1124 1764 2447 2491 3483 4806 6129 8664 10758 12853 15300 18871 21914 29828
mm 22 26 34 50 66 120 198 275 510 800 1110 1130 1580 2180 2780 3930 4880 5830 6940 8560 9940 13530
BW inch 44 51 64 93 123 223 370 527 1005 1574 2222 2240 3093 4332 5540 7736 9930 12412 17837 18276 21186 28924
mm 20 23 29 42 56 101 168 239 456 714 1008 1016 1403 1965 2513 3509 4504 5630 6730 8290 9610 13120

主要外形尺寸和质量Class 900

Overall dimensions NPS inch 1 ″ 1 1/2 ″ 2″ 2 1/2 ″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 24″
DN mm 25 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
A1 inch 10 ″ 12 ″ 14 1/2 ″ 16 1/2 ″ 15″ 18″ 22″ 24″ 29″ 33″ 38″ 40
1/2″ 		44
1/2″ 		48″ 52″ 61″
A2 mm 254 305 368 419 381 457 559 610 737 838 965 1029 1130 1219 1321 1549
inch 10 ″ 12 ″ 14 5/8 ″ 16 5/8 ″ 15
1/8 ″

181/8″

22 1/8″ 24 1/8″ 29
1/8″ 		33
1/8″ 		38
1/8″ 		40
7/8″ 		44
7/8″ 		48
1/2″ 		52
1/2″ 		61
3/4″
A3 mm 254 305 371 422 384 460 582 613 740 841 968 1038 1140 1232 1334 1568
inch 6 1/4 6 1/4 ″ 6 5/8 ″ 7 3/8 ″ 8 1/8 ″ 8
3/8″ 		9 5/8″ 10 7/8″ 12
1/4″ 		14
1/2″ 		16
3/4 		19
3/8″ 		20
1/4″ 		21″ 25
5/8″ 		26
3/8″
H1 mm 159 159 168 187 206 213 244 276 311 368 425 492 514 533 654 670
inch 4 1/4 ″ 4 1/4 ″ 4 5/8 ″ 5 1/8 ″ 5 5/8 ″ 7″ 8 1/2″ 9 7/8″ 11
1/4″ 		13
1/2″ 		15
3/4″ 		18
3/8″ 		19
1/4″ 		20″ 24
5/8″ 		25
3/8″
H2 mm 108 108 117 130 143 173 246 251 286 343 400 467 489 508 625 644
W inch 12 ″ 17 3/4 ″ 23 5/8 ″ 23 5/8 ″ 39 3/8 ″ 39 3/8 ″ 39 3/8″ Gear operated
mm 305 451 600 600 1000 1000 1000
Net weight RF inch 57 88 115 146 176 375 617 860 1411 2359 3549 3439 4938 6614 9612 15498
mm 26 40 52 66 80 170 280 390 640 1070 1510 1560 2240 3000 4360 7030
BW inch 49 75 90 110 146 324 531 750 1237 2099 3225 3040 4444 5935 6783 13999
mm 22 34 41 50 66 147 241 340 561 952 1463 1379 2016 2692 3984 6350

主要外形尺寸和质量 Class 1500

Overall dimensions NPS inch 1″ 1
1/2″ 		2″ 2
1/2″ 		3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″
DN mm 25 40 50 65 80 100 150 150 200 250 300 350 400
A1 inch 10″ 12″ 14
1/2″ 		16 1/2″ 18 1/2″ 21
1/2″ 		27
3/4″ 		27
3/4″ 		32
374″ 		39″ 44
1/2″ 		49
1/2″ 		54 1/2 ″
A2 mm 254 305 368 419 470 546 705 705 832 991 1130 1257 1384
A3 inch 10″ 12″ 14
5/8″ 		16
5/8″ 		18
5/8″ 		21
5/8″ 		2 ″ 28″ 33
1/8″ 		39 3/8 ″ 45 1/8 ″ 50
184 		55 3/8 ″
mm 254 305 371 422 473 549 711 711 841 1000 1146 1276 1407
H1 inch 6 1/4 ″ 6 1/4 ″ 6 5/8 ″ 7 3/8″ 8
1/8″ 		8
3/8″ 		11
1/2″ 		11 1/2 ″ 13″ 15
3/8″ 		17
3/4″ 		20
3/5″ 		21 1/2 ″
mm 159 159 168 187 206 213 292 292 330 390 451 517 546
H2 inch 4 1/4 ″ 4 1/4 ″ 4 5/8 ″ 5 1/8″ 5
5/8″ 		7″ 10
182″ 		10
1/2″ 		12″ 14
3/8″ 		46
3/4″ 		19
3/8″ 		20 1/2 ″
mm 108 108 117 130 143 176 267 267 305 365 425 492 521
W inch 17
3/4″ 		17
3/4″ 		23
5/8″

23
5/8″

39
3/8″ 		39
3/8″ 		Gear operated
mm 451 451 600 600 1000 1000
Net weight RF inch 57 88 121 176 231 452 1157 1940 1940 3439 5192 6658 3992
mm 26 40 55 80 105 205 525 880 880 1560 2355 3020 4260
BW inch 49 75 97 141 185 379 992 1664 1664 2985 4502 5719 8142
mm 22 34 44 64 84 172 450 755 755 1354 2042 2594 3693
