您当前的位置是: 首页 > 产品展示 > Q41美标球阀

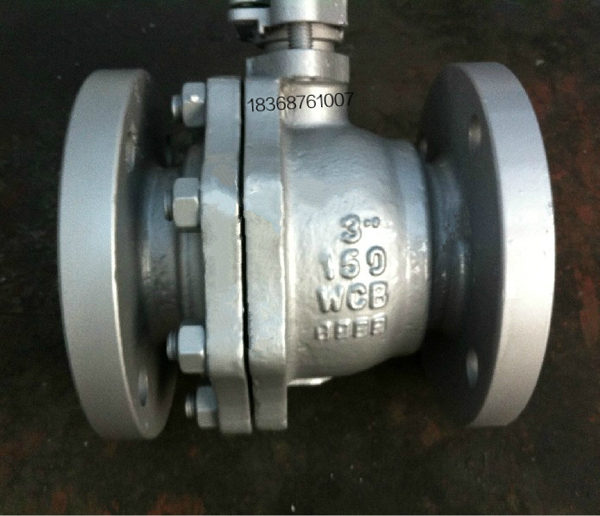

Q41美标球阀详细介绍 订购该产品

美标球阀设计制造标准是API 600、API 602,在管路中主要用来做切断、分配和改变介质的流动方向。美标球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
产品型号:Q41

公称尺寸:1/2"-8"

公称压力:150Lb-600Lb 10K-40K

阀体材质:WCB、CF8、CF8M、CF3、CF3M

一、执行标准

设计制造
结构长度
法兰标准
压力-温度等级
检查和试验
API6D
ANSI B16.5
ANSI B 16.10
ANSIB 16.34
API 598

二、主要性能规范

型号
压力级

试验压力/MPa

适用温度
适用介质
壳体
液体密封
气体密封
Q41F-150Lbc
Q41F-150Lbp
Q41F-150LbR
50Lb
3.0
2.2
0.6

≤150
碳素钢材料C适用:水、蒸汽、油品等
铭镍钛不锈钢材料P类适用:弱腐蚀性介质
铭镍钼钛不锈钢材料R类适用:腐蚀性介质


Q41F-300Lbc
Q41F-300Lbp
Q41F-300LbR
300lb
7.5
5.5
0.6

三、主要零件材料

型号(阀体材料)




零件名称
阀体
球体、阀杆
密封圈
填料
Q41F碳钢C类
碳素铸钢铸件
2Cr13

增强聚四氟乙烯





聚四氟乙烯
Q41F不锈钢P类
铬镍钛不锈钢铸件
铬镍钛不锈钢
Q41F不锈钢R类
铬镍钼钛锈钢铸件
铬镍钼钛不锈钢
Q41F不锈钢R3类
超低碳铬镍钼钛不锈钢铸件
超低碳镍钼钛不锈钢铸件

四、主要外形尺寸及连接尺寸


公称压力

公称通径

单位







主要外形尺寸和连接尺寸(mm)
In
mm
L
D
T
G
C
n-фd
W
H























150Lb

1/2"

15
in
108
89
12
35
60.5
4-15
115
72
mm
4.25
3.5
0.47
1.38
2.38
4-0.59
4.53
28.3
3/4"

20

in
117
98
0.12
43
70
4-15
115
76
mm
4.61
3.86
0.47
1.69
2.76
4-0.59
4.53
29.9

1"

25
in
127
108
12
51
79.5
4-15
150
92
mm
5
4.25
0.47
2
3.13
4-0.59
5.9
3.62

11/2"
40

in
165
127
14.3
73
98.5
4-16
200
123
mm
6.5
5
0.56
2.88
3.88
4-0.62
7.87
4.84
2


50
in
178
152
15.9
92
120.5
4-19
200
132
mm
7
6.00
0.625
3.62
4.75
4-0.75
7.87
5.20
21/2"


65
in
190
178
17.5
105
139.5
4-19
320
164
mm
7.5
7
0.69
4.12
5.50
4-0.75
12.6
6.45

3"

80
in
203
190
19.1
127
152.4
4-19
320
173
mm
8
7.50
0.75
5
6
4-0.75
12.6
6.8
4"


100
in
229
229
23.9
157
190.5
8-19
450
210
mm
9
9
0.94
6.19
7.5
8-0.75
17.72
8.26
6"


150
in
394
279
26
216
241.5
8-22
800
288
mm
15.5
10.98
1.02
8.5
9.50
8-0.88
31.5
1.34

8"

200
in
457
343
9
270
298.5
8-22
1120
374
mm
18.00
13.50
1.12
10.62
11.75
8-0.88
44.10
14.72
10"


250
in
533
406
31
324
362
12-25
1420
366
mm
20.98
16
1.2
12.75
14.75
12-1
55.12
14.40

12"

300
in
610
483
32
381
432
12-25
1420
412
mm
24
19
1.26
15
17
12-1
55.12
16.22

300Lb




















1/2"


15
in
140
95
15
35
66.5
4-15
115
72
mm
5.51
3.74
0.59
1.38
2.62
4-0.59
4.53
28.3
3/4"

20

in
152
117
16
43
82.5
4-19
115
76
mm
5.98
4.61
0.62
1.69
3.25
4-0.75
4.53
29.9
1"

25

in
165
124
18
51
89
4-19
150
92
mm
6.5
4.9
0.71
2
3.5
4-0.75
5.9
3.62
11/2"

40

in
190
156
20.7
73
114.5
4-22
200
123
mm
7.5
6.12
0.81
2.88
4.51
4-0.88
7.87
4.84
2"

50

in
216
165
22.3
92
127
8-19
200
132
mm
8.5
6.5
0.88
3.62
5
8-0.75
7.87
5.20

21/2"
65

in
241
190
25.4
105
149
8-22
320
164
mm
9.5
7.5
1
4.12
5.87
8-0.88
12.6
6.45
3"

80

in
283
210
28.5
127
168.5
8-22
320
173
mm
11.25
8.25
1.12
5
6.62
8-0.88
12.6
6.8
4"

100

in
305
254
31.8
157
200
8-22
450
210
mm
12
10
1.25
6.19
7.88
8-0.88
17.72
8.26
6"


150
in
403
318
36.6
216
270
12-22
1120
336
mm
15.875
12.5
1.44
8.5
10.62
12-0.88
44.10
13.23
8"

200

in
502
381
42
270
330
12-25
1420
385
mm
19.76
15
16.5
10.62
12.99
12-1
55.12
15.16

10"

250
in
568
444
48
324
387.5
16-29
1420
370
mm
22.36
17.50
1.89
12.75
15.25
16-1.12
55.12
14.56
