您当前的位置是: 首页 > 产品展示 > q21f-10广式对焊球阀

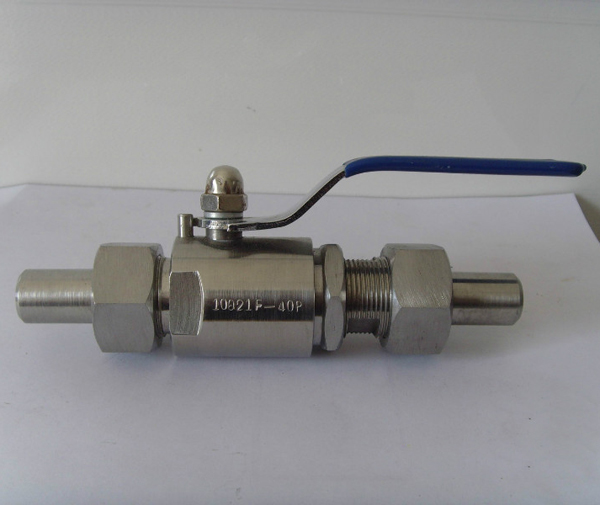

q21f-10广式对焊球阀详细介绍 订购该产品

广式活接对焊球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。祺诚阀门广式球阀产品具有结构紧凑、外形精美、智能控制、性能卓越、品质优良、使用方便等诸多特点。广式球阀为手动操作转角为90°旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。

Q21F-16C/P/R广式活接对焊球阀  产品参数

公称压力:1.6MPa

适用温度范围:-20~232℃~350℃

适用介质:水、油、气体某些腐蚀性液体

Q21F-16C/P/R广式活接对焊球阀PN1.6MPa主要连接尺寸及重量

公称通经 d d2 L D D1 D2 b f Z-d1 H W
DN(mm) in
15 1/2" 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 1-1/4" 22 32 126 135 100 78 16 2 4-18 85 145
40 1-1/2" 26 38 136 145 110 85 16 3 4-18 90 145
50 2" 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2-1/2" 46 60 170 180 145 120 20 3 8-18 110 190

Q21F-16C/P/R广式活接对焊球阀 主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品

Q41F-16C

Q41F-25C

Q41F-40C

A105、45 1Cr18/1Cr18Ni9Ti 不锈钢SS304

聚四氟乙烯PTFE

增强聚四氟乙烯

VUILUK PTFE

对位聚苯PPL

聚四氟乙烯PTFE

对位聚苯PPL

硝酸类

Q41F-16P

Q41F-25P

Q41F-40P

SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸类

Q41F-16R

Q41F-25R

Q41F-40R

SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
