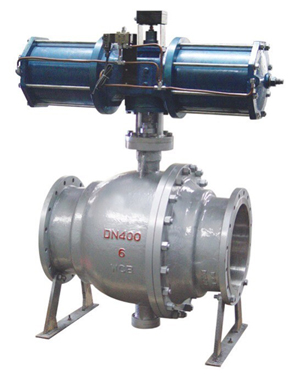

气动卸灰球阀详细介绍 订购该产品

产品结构特点
本系列气动球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。
1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
3、阀门结构紧凑、启闭灵活、安装维修方便。

主要零件材质

零件名称
材质
阀体、阀盖
WCB
球体、阀座
1Cr18Ni9Ti+硬铬
阀杆
2Cr13
密封圈
特种耐磨耐高温四氟
螺栓
中碳钢

产品性能规范

公称压力
1.6Mpa
壳体试验压力
2.4Mpa
高压液密封
1.76Mpa
低压气密封
0.6Mpa
适用温度
-28～300℃
适用介质
含尘气体、煤粉等
结构长度按
GB1221-89
法兰尺寸按
GB9113、JB79-59
检验试验按
JB/T9092-99
驱动方式
手动、气动

主要外型及连接尺寸表
公称压力
PN(MPa)
公称通径
DN(mm)
尺寸（mm）
L
W
H
手动
气动
手动
气动
1.6
25
180
140
235
90
298
32
200
155
235
107
304
40
220
250
330
127
370
50
220
250
330
140
376
65
241
350
400
164
425
80
283
350
510
177
484
100
305
420
510
206
531
125
356
700
580
292
570
150
394
1000
720
320
570
200
457
-
720
-
610
250
533
-
900
-
670
300
610
-
1050
-
740
350
686
-
1290
-
790
400
762
-
1600
-
905
