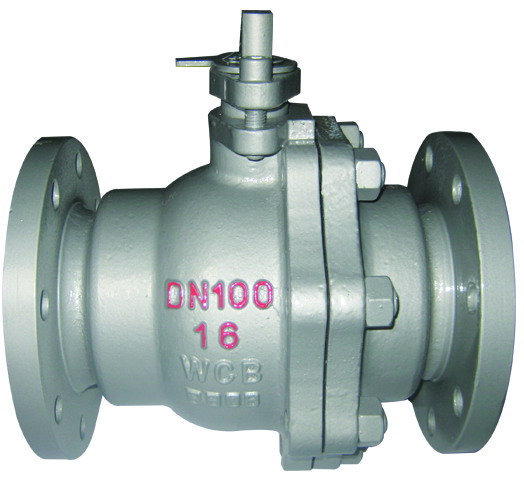

Q41Y高温球阀_什么叫高温球阀的详细资料: 什么叫高温球阀?工作温度高于100度球阀叫高温球阀。 球阀中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力,叫做高温球阀。 球阀温度和压力 铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。 使用PTFE或RTFE材质的阀座和密封件,其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。 阀的公称压力等级(PN),可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的最大工作压力为40Bar(4.0MPa))。 硬密封球阀的安装事项 1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。 2)安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。 3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。 4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。 5)本类阀应安装在管道的水平方向或垂直方向。 6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。 7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。 硬密封球阀操作和使用 1)操作前须确认管路和阀已被冲洗过。 2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。 3)当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。 1、 远方自动开启球阀 在PLC无故障、无传感器故障信号、球阀及控制系统处于正常关闭状态的前提下,通过机组LCU向球阀控制柜发出开球阀指令,球阀即自动开启。 2、现地自动开启球阀 在PLC无故障、无传感器故障信号、球阀及控制系统处于正常关闭状态的前提下,按动球阀控制柜上的开启球阀按钮,球阀即自动开启。 3、现地手动开启球阀 手动动作52DPK,使旁通阀打开;观察各压力表,在合适的状态下,手动动作53DPK、54DPK,退工作、检修密封,到位后手动动作51DPK使球阀接力器动作,球阀开启;在确认球阀已经完全打开后,手动动作52DPG,旁通阀关闭。在确认旁通阀关闭后,球阀开启过程结束。 4、远方自动关闭球阀 在PLC无故障、球阀处于正常开启状态的前提下,通过机组LCU向球阀控制柜发出关球阀指令,球阀即自动关闭。 5、现地自动关闭球阀 在PLC无故障、球阀处于正常开启状态的前提下,按动球阀控制柜上的关闭球阀按钮,球阀即自动关闭。 6、现地手动关闭球阀 手动动作51DPG,使球阀接力器动作,球阀关闭;在确认球阀已经完全关闭后,手动动作53DPG、54DPG,投工作、检修密封。在确认完成后,球阀关闭过程结束。 7、跨越PLC紧急关闭球阀 在球阀控制柜内PLC故障(机组LCU发球阀PLC故障信号)、并要求事故关球阀的情况下,可操作机组LCU盘上的紧急关球阀开关使球阀关闭,并投入工作密封。在球阀关闭后及时复位紧急关球阀开关。
硬密封球阀主要技术参数: |
试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
|
|
|
|
|
介质 |
水 |
气 |
|
|
|
|
|
单位 |
MPa |
MPa |
MPa |
MPa |
|
|
|
|
|
公称压力PN(MPa) |
1.6 |
2.4 |
1 8 |
1 8 |
0.5-0.7 |
|
|
|
|
|
2.5 |
3.8 |
2.8 |
2.8 |
|
|
|
|
|
4 |
6 |
4.4 |
4.4 |
|
|
|
|
|
6.4 |
9.6 |
7 |
7 |
|
|
|
|
|
10 |
15 |
11 |
11 |
|
|
|
|
|
16 |
24 |
18 |
18 |
|
|
|
|
|
【二】主要零件材料: |
名称 |
材料 |
|
阀体 /阀盖 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
|
球体 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
CF8 |
CF8 |
CF8 |
CF8 |
|
阀杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
F304 |
F304 |
F304 |
F304 |
|
阀座 |
PTFE/PPL |
|
填料 /垫片 |
PTFE/PPL |
石墨 |
|
螺栓 |
不锈钢 |
35CrMoA |
|
螺母 |
不锈钢 |
45、35CrMoA |
|
手柄 |
铸钢 |
|
【三】1.6MPa主要连接尺寸: |
型号 |
公称通径 DN(mm) |
尺寸(mm) |
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
|
Q41C-16 Q341C-16 Q641C-16 |
15 |
130 |
95 |
65 |
45 |
2月14日 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
2月14日 |
4-Φ14 |
75 |
130 |
|
25 |
150 |
115 |
85 |
65 |
2月14日 |
4-Φ14 |
85 |
150 |
|
32 |
165 |
135 |
100 |
78 |
2月16日 |
4-Φ18 |
95 |
190 |
|
40 |
180 |
145 |
110 |
85 |
3月16日 |
4-Φ18 |
105 |
230 |
|
50 |
200 |
160 |
125 |
100 |
3月16日 |
4-Φ18 |
115 |
240 |
|
65 |
220 |
180 |
145 |
120 |
3月18日 |
4-Φ18 |
145 |
280 |
|
80 |
250 |
195 |
160 |
135 |
3月20日 |
8-Φ18 |
160 |
310 |
|
100 |
280 |
215 |
180 |
155 |
3月20日 |
8-Φ18 |
185 |
330 |
|
125 |
320 |
245 |
210 |
185 |
3月22日 |
8-Φ18 |
215 |
600 |
|
150 |
360 |
280 |
240 |
210 |
3月24日 |
8-中23 |
245 |
800 |
|
200 |
400 |
335 |
295 |
265 |
3月26日 |
12-Φ23 |
300 |
1000 |
|
250 |
450 |
405 |
355 |
320 |
3月30日 |
12-Φ25 |
380 |
1200 |
|
【四】2.5MPa主要连接尺寸: |
型号 |
公称通径 DN(mm) |
尺寸(mm) |
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
|
Q41C-25 Q341-25 Q641C-25 |
15 |
130 |
95 |
65 |
45 |
2月14日 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
2月14日 |
4-Φ14 |
75 |
130 |
|
25 |
150 |
115 |
85 |
65 |
2月14日 |
4-Φ14 |
85 |
150 |
|
32 |
165 |
135 |
100 |
78 |
2月16日 |
4-Φ18 |
95 |
190 |
|
40 |
180 |
145 |
110 |
85 |
3月18日 |
4-Φ18 |
105 |
230 |
|
50 |
200 |
160 |
125 |
100 |
3月20日 |
4-Φ18 |
115 |
240 |
|
65 |
220 |
180 |
145 |
120 |
3月22日 |
8-Φ18 |
145 |
280 |
|
80 |
250 |
195 |
160 |
135 |
3月22日 |
8-Φ18 |
160 |
310 |
|
100 |
280 |
230 |
190 |
160 |
3月24日 |
8-Φ23 |
185 |
330 |
|
125 |
320 |
270 |
220 |
188 |
3月28日 |
8-Φ25 |
215 |
600 |
|
150 |
360 |
300 |
250 |
218 |
3月30日 |
8-Φ25 |
245 |
800 |
|
200 |
400 |
360 |
310 |
278 |
Mar-34 |
12-Φ25 |
300 |
1000 |
|
250 |
450 |
425 |
370 |
332 |
Mar-36 |
12-Φ30 |
380 |
1200 |
|
【五】4.0MPa主要连接尺寸: |
型号 |
公称通径 DN(mm) |
尺寸 (mm) |
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
W |
Q41C-40 Q341C-40 Q641C-40 |
15 |
130 |
95 |
65 |
45 |
40 |
2月16日 |
4-Φ14 |
70 |
115 |
20 |
140 |
105 |
75 |
55 |
51 |
2月16日 |
4-Φ14 |
80 |
130 |
25 |
150 |
115 |
85 |
65 |
58 |
2月16日 |
4-Φ14 |
90 |
150 |
32 |
180 |
135 |
100 |
78 |
66 |
3月18日 |
4-Φ18 |
100 |
190 |
40 |
200 |
145 |
110 |
85 |
76 |
3月18日 |
4-Φ18 |
110 |
230 |
50 |
220 |
160 |
125 |
100 |
88 |
3月20日 |
4-Φ18 |
120 |
240 |
65 |
250 |
180 |
145 |
120 |
110 |
3月22日 |
8-Φ18 |
150 |
280 |
80 |
280 |
195 |
160 |
135 |
121 |
3月22日 |
8-Φ18 |
170 |
310 |
100 |
320 |
230 |
190 |
160 |
150 |
3月24日 |
8-Φ23 |
190 |
330 |
125 |
360 |
270 |
220 |
188 |
176 |
3月28日 |
8-Φ25 |
220 |
600 |
150 |
400 |
300 |
250 |
218 |
204 |
3月30日 |
8-Φ25 |
250 |
800 |
200 |
550 |
375 |
320 |
282 |
260 |
Mar-38 |
12-Φ30 |
390 |
1200 |
【六】6.0MPa主要连接尺寸: |
型号 Type |
公称通径 DN(mm) |
尺寸(mm) |
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
W |
Q41C-64 Q341-64 Q641C-64 |
15 |
140 |
105 |
75 |
55 |
40 |
2月18日 |
4-Φ14 |
75 |
115 |
20 |
160 |
125 |
90 |
68 |
51 |
2月20日 |
4-Φ18 |
85 |
130 |
25 |
180 |
135 |
100 |
78 |
58 |
2月22日 |
4-Φ18 |
95 |
150 |
32 |
200 |
150 |
110 |
82 |
66 |
2月24日 |
4-Φ23 |
105 |
190 |
40 |
220 |
165 |
125 |
95 |
76 |
3月24日 |
4-Φ23 |
120 |
230 |
50 |
250 |
175 |
135 |
105 |
88 |
3月26日 |
4-Φ23 |
130 |
240 |
65 |
280 |
200 |
160 |
130 |
110 |
3月28日 |
8-Φ23 |
160 |
280 |
80 |
320 |
210 |
170 |
140 |
121 |
3月30日 |
8-Φ23 |
180 |
310 |
100 |
360 |
250 |
200 |
168 |
150 |
Mar-32 |
8-Φ25 |
200 |
330 |
125 |
381 |
295 |
240 |
202 |
176 |
Mar-36 |
8-Φ30 |
230 |
600 |
150 |
403 |
340 |
280 |
240 |
204 |
Mar-38 |
8-Φ34 |
260 |
800 |
200 |
502 |
405 |
345 |
300 |
260 |
Mar-44 |
12-Φ34 |
400 |
1200 |
|
